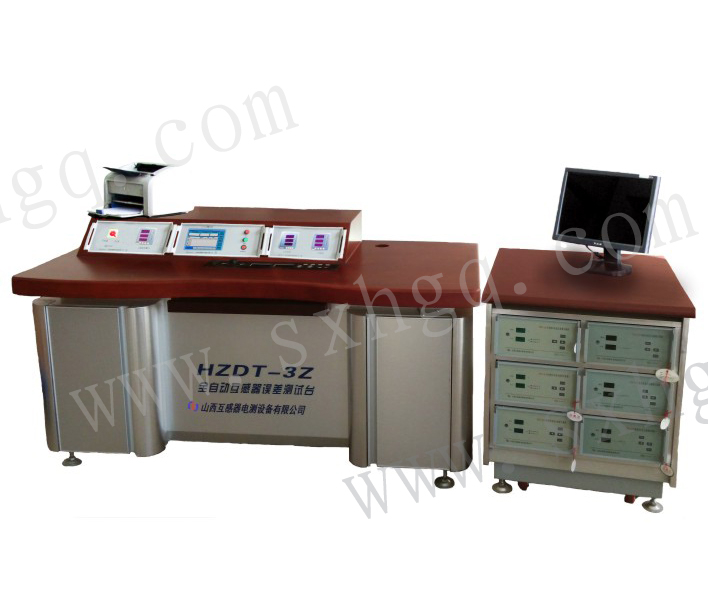

我公司研制的高压三相组合互感器(计量箱)误差成套检验装置,能够更完全满足国家有标准和行业标准要求.

装置主要功能特点：

    装置可模拟三相组合互感器的实际工作状态，主要采用同时对被试品施加额定三相电压、电流（或给被试品施加不同

值的电压、电流），通入三相电流、电压的检测方法。同时兼有对普通3台同变比电压或电流互感器快速检定功能。

    装置有移相功能（可调节同相电压、电流不同步时误差的检测）；变比自动切换功能；具有耐压测试、声光显示功能；

具有在不同功率因数下的误差测试；接线应一次完成，避免单相法中多次接线容易出错的问题。

    装置可以同时接入三相电流回路（或三相电压回路），要求可以按规程规定的检测点进行检查，并且可以实现与主控

计算机实时通讯装置中配有0-10kV(35kV)带调压装置的三相电源，可以满足三相三线和三相四线测试线路的要求；电压、

电流负荷箱负载自动切换，对二元件或三元件被试负载接线自动切换。

    装置可用于测量用35kV及以下三相高压互感器、三相组合互感器的检定。包括：电流互感器的误差测量、电压互感器

的误差测量、电压互感器导纳测量和电流互感器阻抗测量，以及伏安特性（励磁特性）测试及在剩磁下的误差测试和二次

负荷及仪表保安系数的测试等。

    装置具备的保护与报警功能包括：电压、电流调节器非零位闭锁保护、电压互感器检验回路短路保护、电流互感器检

验回路过流保护、试验错接线报警和超差提示以及试验区采用全方位红外线声光保护。

    装置配置微机进行管理，应用软件能按需方要求进行设置，数据通信能与需方系统接口，能自动存储、打印检验数量

和检验报告。具有自动及手动操作功能。

    装置可根据规程自动进行全过程的检定, 控制软件设计界面友好，操作方便，检定过程中能显示所测量限的误差曲线

及误差允许范围。

    装置可以手工设定误差上下限、送检单位、检定员等; 具有包括时间、厂家、型号、检定员等内容的查询功能，以及

按单位、时间、检定员、厂家等元素实施统计的功能。

装置主要技术指标：

工作电源：三相四线，输出电压：3×（0～250）V，

容量：6kVA

工作环境：温度：-10℃～40℃；湿度：<80％（25℃）

过流保护：电流输出回路：30A；电压输出回路：5A

最小微调：≤0.02V

输出功率：6kVA

自动稳定点：电流（％）：1（S级）、5、20、100、120（200）

       电压（％）：20、50、80、100、120（150）

装置可选配套10kV(35kV)标准电流互感器技术指标：

1.测量范围：

   一次电流：5A～600A(包含量程： 5、6、7.5、8、10、12、15、20、25、30、40、50、

       60、75、80、100、120、150、160、200、250、300、315、400、500、600（A）)

    二次电流：5A(1A)

2.准确度等级：0.05S级～0.001S级

3.额定负荷：5VA ，功率因数：1.0 ，额定电压：10kV(35kV)。

装置配套三相互感器校验仪技术指标：

1.测量范围：同相分量（％）：0.0001～199.9，分辨率：0.0001；

   正交分量（分）：0.001～999.9，分辨率：0.001；

   阻抗（Ω）：0.0001～60.0，分辨率：0.0001；

   导纳（mS）：0.0001～60.0，分辨率：0.0001；

2.基本误差：同相分量： X=（X×2％+Y×2％D）；

                   正交分量： Y=（X×2％+Y×2％D）

3.工作范围：电流分量：（1％-200％）In （In=5A），

                                   （5％-200％）In （In=1A）

                   电压分量：（20％-150％）Un=100/3 V～100V

4.具有极性、变比错误指示。

装置可选配套10kV(35kV)标准电压互感器技术指标：

（全绝缘）

1.测量范围：

   一次电压：6 kV 、6/√3kV、

             10kV、10/√3kV(35、35/√3kV)

   二次电压：100V、100/√3V、100/3V

2.准确度等级:0.05级～0.01级

3.额定负荷：0.2VA，功率因数：1.0

三相升压器技术指标：

1.输入电压：0～250V

2.输出电压：0～10kV

3.额定容量：5kVA。
