主要特点

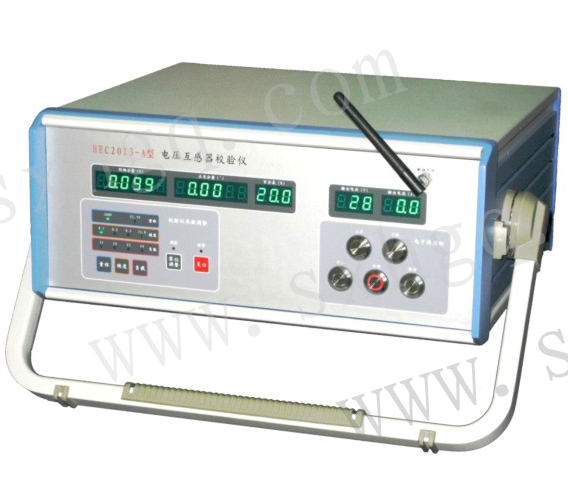

1、进行现场电压互感器校验，只需带上 HEC2013-A 型电压互感器校验仪（7.5kg）、标准 PT（约 20kg）即可，可见简单且轻便了许多。

2、由于设备减少了，接线自然就会简便许多，这是本装置伴随的另一个特点。 3、配置了电子源与计算机，在软件的控制下，整个校验过程自动进行，不超过 30秒钟；检定数据还可实现计算机管理，可方便的实现数据查询、统计、打印、上网等功能。可见，该校验仪具有很突出的既快捷又高效的特点。

4、电压互感器校验仪还采用了射频作载波，实现了与计算机无线数据交换功能，从而使现场校验人员彻底与高压隔离，完全杜绝了安全隐患。并且，由于不受通讯连线长短的影响，计算机可方便地放置在太阳不直晒的地方。这解决了校验人员过去常遇到的，仪器在阳光下显示不清晰的困扰。这是该仪器很实用的特点。

主要技术参数与功能

1.工作电压回路（俗称百分表）技术数据

1.1 百分表测量范围与内阻

百分表测量范围与内阻完全满足国家规程要求，并满足将来对 S级

互感器检 200%的要求，指标如下表所示：

工作电压量程100V、57.7V

测量范围（%）0 – 240

内阻（KΩ）>40

1.2 百分表分辨力与允许误差

百分表的分辨力与允许误差对应如下表所示：

百分表示值范围（%）	分辨力（%）	允许误差（%）
0.00 -   9.99	0.01	1
10.0 -   99.9	0.1
100 -   240	1

被检互感器 级别	同向分量		正交分量
	测量范围(%)	分辨力(%)	测量范围(’)	分辨力(’)
0.1 0.2	±9.999	0.001	±99.99	0.01
0.5			±999.9	0.1
≧1.0	±99.99	0.01

2差值回路技术数据

2.1互感器误差测量范围与最高分辨力

互感器误差测量范围与最高分辨力的设计，根据于国家规程要求，

完全满足各等级互感器对测量范围与数据化整的需要。指标如上表所示。
