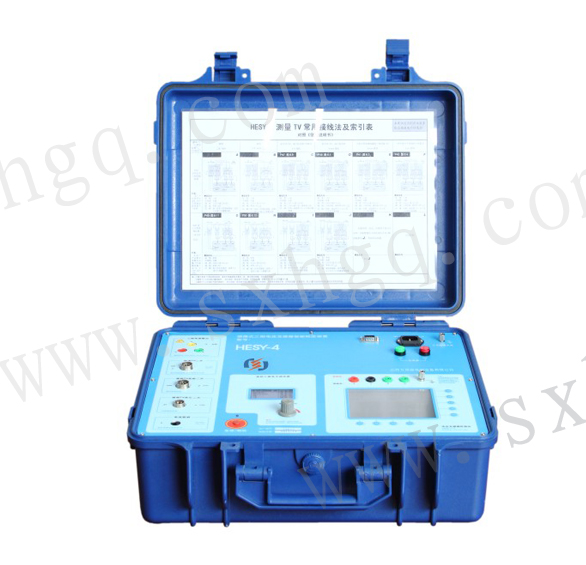

HESY-4型 三相电压互感器现场检定装置

作者:互感器公司
时间:2022-08-13
点击量:
分享到:
0

主要特点

1.采用了符合检定规程的三相同时施加高压的“三相测试法”。集TV误差校验仪、三相负荷箱、三相调压源等多种设备于一体,现场使用只需外接升压器、标准TV(单相或三相①)。 接线简洁,检定过程自动化,并具有自动检查相序、相别、极性等功能,能确保电源电压的相序和被试TV标明的相序一致。

2.内置了高效程控三相调压源,能将单相交流电压转换为三相工频输出。并具有充裕的容量和调节细度,解决了现场三相动力电源难找的问题,并能满足加于被试TV一次绕组电压平衡对称的要求。该三相调压源还能通过面板上旋钮人工调节和控制。

3.内置校验仪的所有输入回路之间以及它们与机壳之间,均呈高阻抗态。差压回路能耐受500V的交流共模电压,因而能采用高电位法测差,并能有效阻止高压泄漏电流经过差压回路。可通过面板上相关的输入端将其当作一台普通的TV误差校验仪使用。


4.被试TV的负荷可选择外接和内置。内置负荷是将装置内部的三相平衡电阻性负荷,分别施加于被试TV的计量绕组和保护绕组,再推算出任意负荷下的误差。这是一种近十年来大多数工业国家普遍认可的成熟方法,也是我国现行计量法规JJG1021-2007《电力互感器》所允许使用的方法。内置的电阻性负荷箱可单独受检或使用。

5.内置了TV二次回路压降及二次实际负荷的测试部件。配合装置上的三相调压源,可在停电的情况下对二次回路人工施加三相电压,从而测定二次回路压降及二次实际负荷。

为确保现场测试工作的人员及设备安全,本装置设有多重自动保护功能,还设有手动安全应急处理设施。

6.大屏幕液晶显示屏,全中文操作提示,操作便捷。能长期保存100组测量数据,具有RS–232通讯接口,能实现现场测试工作的“无笔化”作业要求。

主要技术指标:

准确级:0.02级

PT一次电压:10(10/√3) kV

二次电压:100V、100/√3V

二次负荷:

  10VA~75VA,COSφ=0.8、1.0

  能同时施加于被检PT计量二次及保护二次绕组,

    允许使用符合JJG1021-2007规程的计算法。

内置校验仪准确度(可单独检定):

  准确度:2级

  能实现“高电位测差法”接线

自升压三相标准电压互感器:

  0.02级

  三相升压器对称度优于0.05%

程控三相电压发生器(内置式):

  输出功率≥800VA

  对称度:幅值≤0.2%,相位≤0.2度

供电:单相 220V±10%

仪器的绝缘电阻:

    仪器的所有输入端子(接地的除外)对金属外壳及面板之间的绝缘电阻应≥20MΩ,工作时不接地的回路(包括交流电源插座)对金属外壳应能承受有效值为1.5kV的50Hz正弦波电压1min耐压试验。
