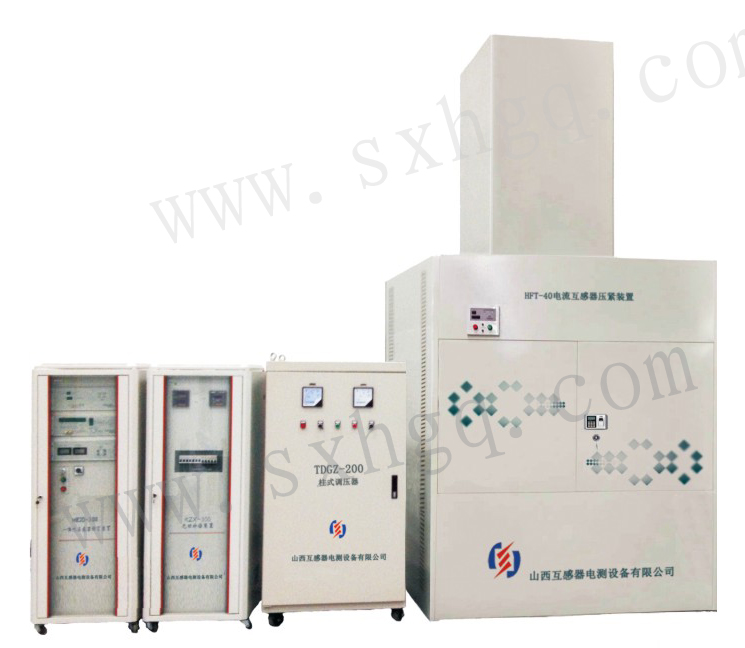

装置由互感器误差数据管理系统、互感器校验仪、一体化互感器检定装置、电流负载箱、无功补偿装置、柱式调压器、一、二次辅助接线装置、标准电流互感器、大电流发生器、电脑及打印机等部分组成,各硬件部分通过RS-485互相通讯,实现自动调压,自动定点采集,自动测量,数据自动管理的功能。
主要功能特点:
1、采用计算机控制粗、细调压器的升降,实现在测试点上下点动功能。
2、具有手动与自动校验功能。
3、具有电流互感器全自动退磁功能。
4、测试电流互感器时,一次电流5000A~35000A时可通过调节电容补偿实现互感器的误差测试。
5、具有电机正反转互锁、限位、保护功能。
6、具有过流输出保护功能。
7、满足规程《JJG313-2010测量用电流互感器》要求。
主要技术指标:
1、输入:220V±10% 50±0.5Hz 波型失真≤5%
外接调压器:输入380V/220V +10%,50Hz 三相四线制
2、粗调(外接调压器)细度:优于0.5%
3、细调细度,优于0.05%
4、输出: 0~420V 电流400A短时(<3分钟,可达450A)
大电流发生器
额定容量:480kVA
输入电压:0~420V
输出一匝最大电压:12V
输出一匝最大电流:42000A
内径:400mm
外径:700mm
标准电流互感器
一次电流:5000A~35000A
二次电流:5A、1A
工作范围:1%~120%
额定频率:50Hz
准确度级:0.01S级
额定负荷:5VA
下限负荷:2.5VA
功率因数:1.0
额定电压:500V
内径:400mm
外径:700mm
