主要特点：

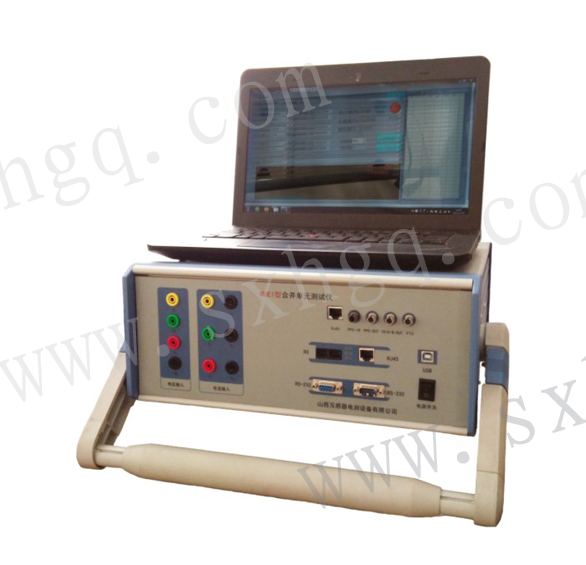

   MUE1-A型合并单元测试仪采用6通道高精度的24bit标准A/D采集卡和高阶准同步算法以及512倍过采样技术，实现对汇集多路数字量或模拟量输入的合并单元进行准确度的校验和时间及通信性能的检验。装置应用LabVIEW语言和虚拟仪器技术，人机界面形象逼真，操作灵活、简便。通过武高院的溯源检定及实验室测试数据与现场测试数据表明，该测试系统精度高、性能稳定可靠，能满足对合并单元现场校验的要求。

主要功能 ：

1、对传统电流互感器和传统电压互感器模拟量输入的合并单元进行准确度校验

    实现对汇集三相电流回路或三相电压回路模拟量输入的合并单元的幅值差和相位差的校验；

    能对谐波影响的合并单元进行准确度校验；

    能对频率影响的合并单元进行准确度校验；

    兼容IEC61850-9-1、IEC61850-9-2、IEC61850-9-2LE、IEC60044-FT3协议，满足各种光纤接口规格；

    记录检定点误差数据，方便进行数据查询、存储、打印。

2、对电子式互感器数字输入的合并单元进行准确度校验

    实现对汇集三相电流回路或三相电压回路的电子式互感器数字输入的合并单元的幅值差和相位差的校验；能对谐波影响的合并单元进行准确度校验；

    能对频率影响的合并单元进行准确度校验；

    兼容IEC61850-9-1、IEC61850-9-2、IEC61850-9-2LE、IEC60044-FT3协议，满足各种光纤接口规格；

    记录检定点误差数据，方便进行数据查询、存储、打印。

3、采样发布离散值检验

    点对点模式下，合并单元采样值发布离散值≤10us

4  SV报文完整性检验

    正常运行24h，合并单元发送的采样值报文应不出现丢帧，样本计数器重复或错序，采样值发布离散值正常。

   用网络记录分析装置连续记录48h，设定记录仪的丢帧、错序和采样值发布离散值报警，监视SV报文完整性。

5、对时误差校验

    合并单元应能接收1PPS、IRIG-B(DC)对时信号，合并单元正常 情况下对时精度应不大于1us。

6、守时误差校验

   合并单元在外部信号消失后，能在10min内守时精度不大于±4us。

7、采样响应时间检验

   合并单元采样报文响应时间为采样值自合并单元接收端口输入至输出端口输出的延时。合并单元采样响应时间不大于1ms。

8、全帧报文解析

   协议测试：ASDU、采样点数、序列号、额定延时、APPID、SVID、MC地址、同步状态

   全帧解析，解析显示所有通道的波形，采样值及报文原始数据。

9、具备模拟小信号输出

   可实现多种频率的正弦波电压信号的输出，输出范围0～4V（有效值）。

10溯源检定

性能指标：

1 输入量程：

电流量程：5A、1A

电压量程：100V、100/√3V

2 测量范围及准确度

电流（A）：1~120%In（有效值0.05RD，In=5A和1A）

电压（V）：20~120%Un（有效值0.05RD，Un=100V和100/√3V）

3 标准A/D采样精度

测量不确定度优于0.01%

4 准确等级

比值差：<0.05% (1～120%额定值)；

  相位差：<2′(1-120%额定值)；

 绝对时延: <1μS (测试波形谐波失真度小于 1%)；

 延时抖动: <0.5μS。

5光纤接口

   1组ST光纤接口；

  光纤发送功率：>-6dBm；

  光接收灵敏度：-38dBm。

6同步信号

   光PPS同步输入输出：4个，光IRIG-B(DC) 同步输入输出：4个;

   同步输出时间精度优于50 ns。

7小信号输出

  输出正弦波信号：0～4V（有效值）

8电源

输入电压：AC220V±10% ，50±0.5Hz； ü功耗：< 20W。

9工作环境

使用温度：0℃~+40℃；   相对湿度：≤85%。
