二次压降及负荷测试仪

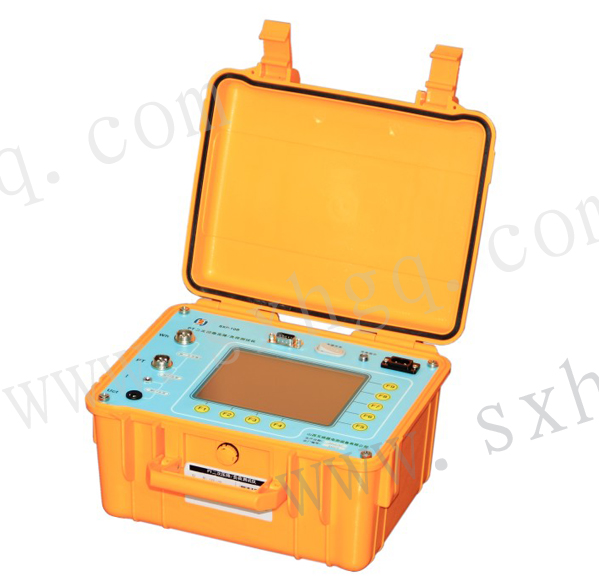

SXP-B1型 PT二次回路压降/负荷测试仪

作者:互感器公司
时间:2022-08-13
点击量:
分享到:
0

主要技术指标:

测量PT二次回路压降

有效测量范围:

  比差(f): (0.000~±10.00)%

  角差(f): (0.00~±343.8)分

  始端电压范围(UPT):(57.7±20%)V,(100.0V±20%)V

  频   率:    (50.00±0.5) Hz

允许误差:

  比差:±(1%比差读数+1%角差读数+0.1%Fs①)%

  角差:±(1%角差读数+1%比差读数+0.3分)分

  数字电压表:±(1%读数+0.1%Fs①) V

  频率:±(1%读数+0.1%Fs①) Hz

PT侧输入阻抗:≥50KΩ

Wh侧输入阻抗:≈21.4/Δu MΩ(Δu单位为%)

最大冲击电流:100mA

外接电缆最大长度:600M(90Ω/每个回路)

测量PT二次回路负荷

有效测量范围:

  电导(G):(0.000~±50.0)mS

  电纳(B):(0.000~±50.0)mS

  ②视在功率(S): (0.000~700.0)VA

  ②PT二次电流(I2):(0.0000~7.00)A

  工作电压范围(UPT):(57.7±20%)V,(100.0V±20%)V

  频率:(50.00±0.5)Hz

允许误差:

  电导:±(1%电导读数+1%电纳读数+0.2%Fs①) mS

  电纳:±(1%电纳读数+1%电导读数+0.2%Fs①) mS

  数字电压表:±(1%读数+0.1%Fs①) V

  频率:±(1%读数+0.1%Fs①)Hz

电压取样端输入阻抗:≥50KΩ

电流取样钳型CT:(1~6A)/(1~6mA)(0.2级)

测量CT二次回路负荷

有效测量范围:

  I2n=5A时:

  电阻(R): (0.000~±20.00)Ω

  电抗(X): (0.000~±20.00)Ω

  ②合成阻抗(Z): (0.000~25.00)Ω

  I2n=1A时:

  电阻(R): (0.000~±100.0)Ω

  电抗(X): (0.000~±100.0)Ω

  ②合成阻抗(Z):(0.000~110.0)Ω

  工作电流范围(I):(5%~120%)I2n

  频率: (50.00±0.5) Hz

允许误差:

  电阻:±(1%电阻读数+1%电抗读数+0.2%Fs①)Ω

  电抗:±(1%电抗读数+1%电阻读数+0.2%Fs①)Ω

  数字电流表:±(1%读数+0.1%Fs①) %

  频率:±(1%读数+0.1%Fs ) z

电压取样端输入阻抗:≥75 KΩ

电流取样钳型CT:1A/1mA(0.2级)

①注:Fs为当前量程下的满度有效测量值。

②注:为间接测量数据。
